彩色摄像机灰度测试卡
- 品牌：ESSER爱莎/Sine Image 型号：BBC64 尺寸：540 × 405mm 比例：4:3 类型：反射式
- 咨询电话：18938932796
-
产品详情

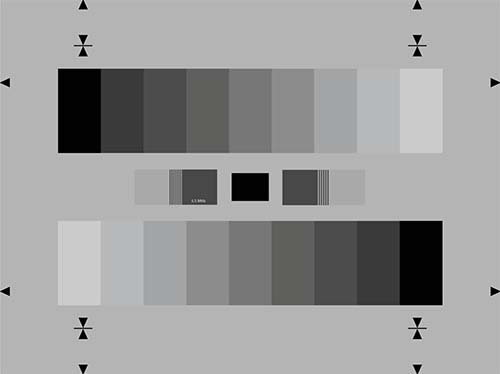

彩色摄像机灰度测试卡简介
两个9阶灰度块排列在灰色背景上（D≈0.75），灰阶对数刻度（伽马=0.45）。一个最佳伽马校正相机产生输出两个9阶逆向电流线性步进信号。灰度刻度为对数级别（伽马=0.45）.利用两
个9阶逆向电流线性步进信号产生最佳的相机伽马矫正值。这张卡的灰度级对比度范围为50：1。
9阶灰度的值
| Step | Density | Remission in % | Output voltage in % |
| 1 | 0.22 | 60 | 100 |
| 2 | 0.32 | 48 | 88.75 |
| 3 | 0.44 | 36 | 77.5 |
| 4 | 0.57 | 26 | 66.25 |
| 5 | 0.73 | 19 | 55 |
| 6 | 0.91 | 12 | 43.75 |
| 7 | 1.13 | 07 | 32.5 |
| 8 | 1.43 | 04 | 21.25 |
| 9 | 1.85 | 01.4 | 10 |
测试卡的密度值是基于BaO4S=0的密度。
测试卡集成超黑腔精确调节相机闪光校正和黑阶设置。超级黑洞在4.5和5.5MHz两侧位置对比度为7:1.上下两个灰度条有附加标记为16：9的格式。
